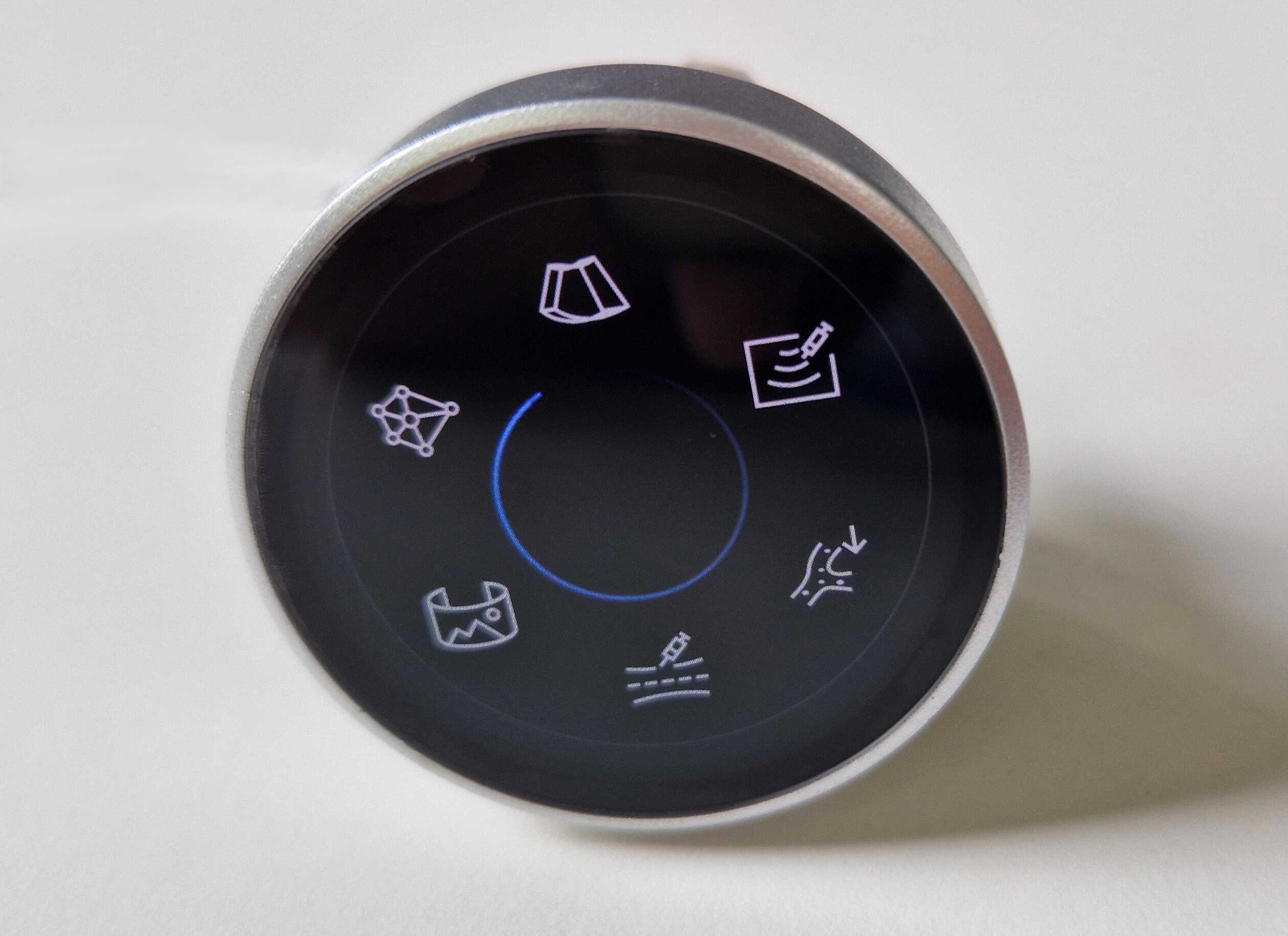

In der Industrieautomatisierung, im Automotive-Bereich oder im gehobenen Gerätebau sind haptische Bedienelemente weiterhin gefragt – insbesondere dort, wo taktiles Feedback, Präzision und langlebige Mechanik entscheidend sind. Doch klassische Drehregler stoßen an ihre Grenzen, wenn komplexere Informationen dargestellt oder Bedienebenen intuitiv gewechselt werden sollen. Genau hier setzt eine innovative Lösung an: der Drehschalter mit integriertem AMOLED-Display.
Der Drehschalter ist ein rotierbarer Encoder, der mit einem hochauflösenden runden AMOLED-Panel oder alternativ einem TFT-Display kombiniert werden kann. Die Bedienung bleibt mechanisch intuitiv, während der Nutzer visuelles Feedback, wechselnde Anzeigen oder dynamische Inhalte direkt auf dem Bedienelement erhält.
Typischer Aufbau:
- AMOLED-Display (z.B. 1.39″ AMOLED (454*454))
- Rotationsencoder mit optionaler Push-Funktion (Drucktaster)
- Mikrocontroller oder Displaytreiber zur Ansteuerung via SPI oder I²C
- Gehäuse mit IP-Schutz, je nach Anwendung
- kapazitiver Touchscreen auf dem AMOLED
Vorteile dieser Technologie
1. Multifunktionalität auf engem Raum
Ein einziger Regler kann mehrere Funktionen übernehmen – je nach Kontext wechselt die Anzeige z. B. zwischen Temperatur, Geschwindigkeit oder Betriebsmodus. Das reduziert Tastenanzahl und spart Platz.
2. Hohe Darstellungsschärfe und Farbbrillanz
Dank AMOLED-Technologie sind Kontrast, Blickwinkelstabilität und Farbsättigung hervorragend – auch bei schlechten Lichtverhältnissen oder in dunkler Umgebung.
3. Anpassbare Benutzerführung
Symbole, Farben und Beschriftungen können dynamisch an Prozesse, Benutzerrollen oder Maschinenzustände angepasst werden.
4. Robuste Mechanik trifft moderne Visualisierung
Ideal für Umgebungen, in denen Touchpanels zu empfindlich oder unpraktisch sind, aber dennoch flexible Visualisierung gewünscht ist.
Typische Einsatzbereiche
- Industrieanlagen: Schnellumschaltung zwischen Betriebsarten mit eindeutiger Visualisierung
- Fahrzeuginterieur: Menüführung für Infotainment, Klima oder Fahrmodi
- Medizintechnik: Sichere, sterile Bedienung mit klarer Statusanzeige
- Consumergeräte: Edle UI-Erlebnisse bei Premium-Produkten
Was ist ein AMOLED-Display?
Im Gegensatz zu klassischen LCDs, die eine separate Hintergrundbeleuchtung benötigen, erzeugt bei AMOLED-Displays jeder Pixel sein eigenes Licht. Möglich wird das durch eine organische Leuchtschicht, die bei Stromfluss direkt Licht abstrahlt.
Das Ergebnis: Displays mit echtem Schwarz, brillanten Farben und extrem hohen Kontrastwerten.
Während AMOLED-Displays bislang vor allem in Smartphones und Unterhaltungselektronik verbreitet waren, finden sie zunehmend ihren Platz im industriellen Umfeld. Die Gründe liegen auf der Hand: extrem hohe Bildqualität, flexible Bauformen und kompakte Designs machen AMOLEDs zu einer spannenden Option für moderne HMI-Lösungen, Präzisionsgeräte und hochwertige Steuerungseinheiten.
Allerdings stammen viele verfügbare AMOLED-Module aus dem Consumer-Markt, was mit beschränkter Langzeitverfügbarkeit, schnellem Modellwechsel und oft eingeschränkter Dokumentation einhergeht. Für industrielle Projekte mit mehrjährigem Produktlebenszyklus sind daher genaue Auswahl, Verfügbarkeitsplanung und ggf. ein frühzeitiges Obsoleszenzmanagement entscheidend. Alternativ empfehlen wir TFT-Displays, die inzwischen in Standardgrößen sehr langfristig verfügbar sind.
