Transparente Displays

Transparente Displays

Transparente Displays sind der neueste Trend im Bereich der Bildschirmtechnologien. Sie kombinieren visuelle Darstellung mit Durchsichtigkeit und eröffnen neue Möglichkeiten in Bereichen wie Augmented Reality, Digital Signage und industrieller Visualisierung. Durch die Verschmelzung von digitalen Inhalten mit realer Umgebung bieten sie eine einzigartige Form der Interaktion und Informationspräsentation. Der folgende Artikel gibt einen Überblick über Technologien wie transparente TFT-, OLED-, AMOLED-, LED-Displays und Shutter-LCDs, ihre Funktionsweisen, technischen Eigenschaften, Vor- und Nachteile sowie typische Anwendungen und Zukunftsaussichten.

Technologien transparenter Displays

1. Transparente TFT-Displays

Transparente TFT-LCDs (Thin-Film-Transistor Liquid Crystal Displays) basieren auf der bekannten LCD-Technologie, bei der Flüssigkristalle zwischen zwei Glasplatten liegen. Bei transparenten Varianten wird ein spezielles Layout eingesetzt, das eine begrenzte Durchsichtigkeit ermöglicht. Damit ein Bild sichtbar wird, benötigt das Display jedoch zwingend eine Hintergrundbeleuchtung, da TFTs selbst kein Licht erzeugen.

Im Gegensatz zu herkömmlichen TFT-Modulen mit integrierter LED-Hintergrundbeleuchtung fehlt bei transparenten Varianten diese Lichtquelle. Stattdessen wird das Display vor eine stark beleuchtete Umgebung gesetzt, typischerweise vor eine speziell konstruierte Lichtbox. Diese Box bildet die notwendige externe Hintergrundbeleuchtung und ist ein essenzieller Bestandteil der Lösung. Besonders bei Schaufenster- oder Vitrineninstallationen wird das TFT-Display vor das Ausstellungsobjekt montiert, während dieses von hinten intensiv beleuchtet wird. Nur durch diese starke Hintergrundbeleuchtung können Bildinhalte auf dem TFT sichtbar werden. Ohne eine solche Lichtquelle bleibt das Display dunkel und die Darstellung kaum erkennbar.

Vorteile:

  • Bewährte Technologie mit ausgereiften Produktionsprozessen
  • Gute Auflösung (bis zu Full-HD oder 4K)
  • Vielfältige Schnittstellen (HDMI, USB, LVDS, SPI, I2C)
  • Relativ kostengünstig

Nachteile:

  • Eingeschränkte Transparenz (typisch 5–15 %) durch aktive Struktur
  • Abhängigkeit von externer, intensiver Hintergrundbeleuchtung
  • Eingeschränkte Betrachtungswinkel

2. Shutter-LCDs (Passive-Matrix-Technologie)

Shutter-LCDs sind Flüssigkristallzellen, die typischerweise in passiver Matrixstruktur aufgebaut sind. Sie dienen nicht zur Anzeige von Bildern oder Videos, sondern zur kontrollierten Lichtdurchlassregelung. Durch Anlegen einer elektrischen Spannung wird der Polarisationszustand der Flüssigkristalle geändert, wodurch das Display entweder transparent oder lichtundurchlässig erscheint. Diese Technologie wird in Anwendungen wie Schweißerschutzbrillen, elektronisch schaltbarem Glas (Smart Glass) oder Sichtschutzsystemen eingesetzt.

Ein typisches Anwendungsbeispiel sind automatische Schweißschutzfilter: Hier reagiert die Shutterzelle blitzschnell auf den Lichtbogen beim Schweißen und dunkelt innerhalb weniger Millisekunden automatisch ab (typisch 0,1 bis 1 ms). Solche Zellen bestehen aus mehreren Schichten, darunter Polarisationsfilter, einer Flüssigkristallschicht und meist einer stoßfesten Abdeckung. Die Dunkelstufe kann fest oder automatisch geregelt werden (z. B. DIN 9 bis 13). Auch ohne Schaltung bieten diese Zellen dauerhaften UV- und IR-Schutz. Sie kommen überwiegend in automatischen Schweißhelmen und Schweißkabinenfenstern zum Einsatz und bieten hohen Komfort und Sicherheit.

Schweißhelm mit Shutter

Vorteile:

  • Einfache Struktur ohne aktive Matrix
  • Sehr hohe Lichtdurchlässigkeit im transparenten Zustand
  • Schnelle Reaktionszeit bei plötzlicher Helligkeit (z. B. Lichtbogen)
  • Dauerhafter UV-/IR-Schutz auch im inaktiven Zustand

Nachteile:

  • Keine Bild- oder Farbdarstellung
  • Nur zwei Zustände: transparent / undurchlässig oder opak

3. Transparente OLED / AMOLED-Displays

Organische Leuchtdioden (OLED) bestehen aus organischen Halbleiterschichten, die selbst Licht erzeugen, wenn sie elektrisch angeregt werden. Bei transparenten OLEDs wird die emittierende Schicht auf einem durchsichtigen Substrat angebracht. Zwischen den Pixeln bleibt die Struktur durchsichtig, wodurch Inhalte scheinbar im Raum schweben. Ein großer Vorteil ist, dass keine Hintergrundbeleuchtung erforderlich ist.

AMOLED (Active Matrix OLED) verwendet eine aktive Matrix aus TFTs zur individuellen Steuerung jedes Pixels. Dadurch sind hohe Auflösungen, schnelle Reaktionszeiten und brillante Farben möglich. Die Technologie ist besonders attraktiv für Premium-Anwendungen, z. B. in Schaufenstern, Messen oder Designinstallationen.

Allerdings ist die Auswahl an transparenten AMOLEDs derzeit stark eingeschränkt. Verfügbar sind hauptsächlich sehr große Bildschirmdiagonalen (z. B. >50 Zoll), die sich aufgrund ihrer Kosten und Dimensionen fast ausschließlich für professionelle Digital Signage- oder Architekturprojekte eignen. Kleine bis mittlere Größen (z. B. 7″ bis 21″) sind als transparente AMOLEDs aktuell kaum verfügbar.

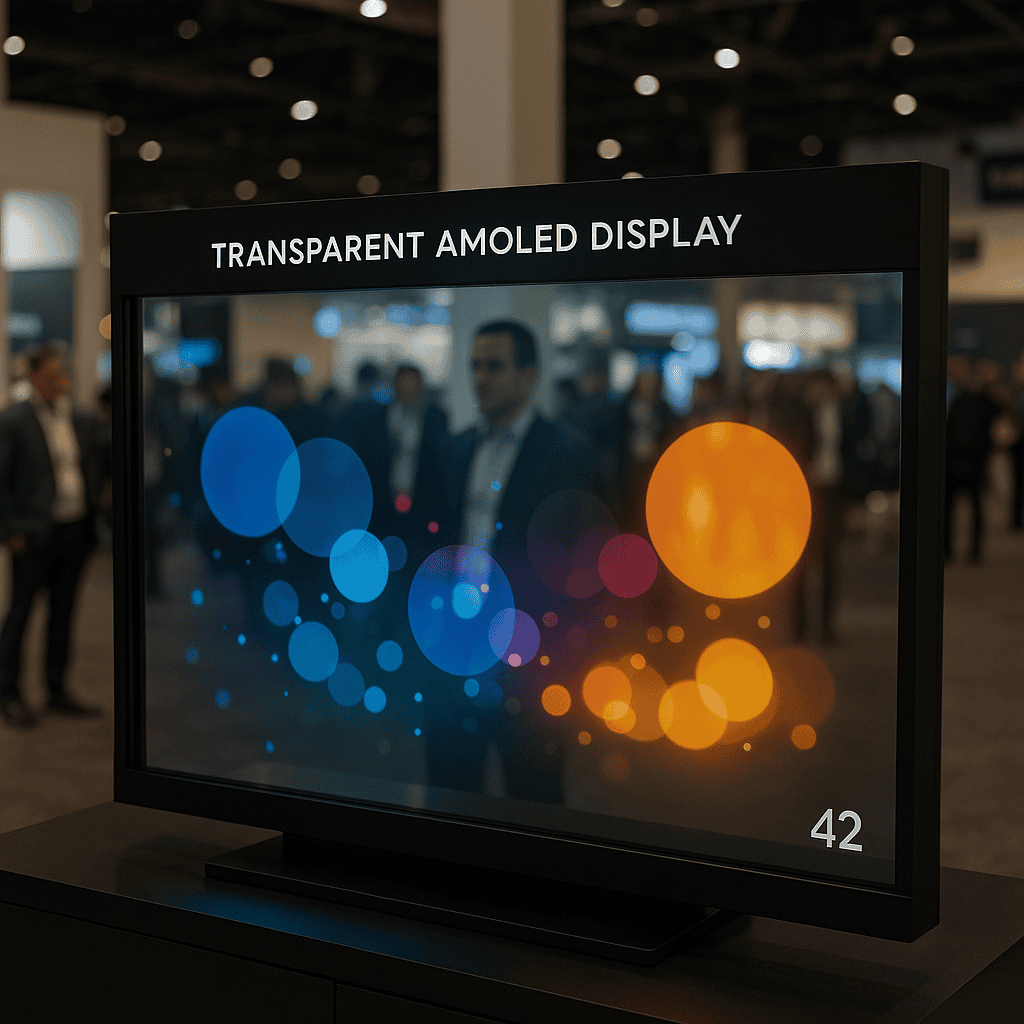

Transparentes AMOLED Display

Neben AMOLED existieren auch transparente passive OLEDs, die meist im Kleinformat (z. B. 0,5″ bis 5″) angeboten werden. Diese kommen z. B. in Head-up-Displays, Wearables oder Spezialanzeigen zum Einsatz. Sie sind jedoch technologisch einfacher aufgebaut und bieten keine vergleichbare Bildqualität wie AMOLEDs.

Ein weiterer wesentlicher Nachteil ist der Preis: Transparente OLEDs sind deutlich teurer als andere Displaytechnologien, was ihren Einsatz in kostenkritischen Serienprodukten aktuell begrenzt. Zudem ist die Lebensdauer bei bestimmten Farben (insbesondere Blau) reduziert und das Risiko für Einbrenneffekte erhöht.

Vorteile:

  • Hoher Transparenzgrad (30–40 %)
  • Exzellente Farbdarstellung und Kontraste
  • Sehr weiter Betrachtungswinkel (nahezu 180°)
  • Geringe Bauhöhe und keine Hintergrundbeleuchtung notwendig

Nachteile:

  • Hoher Preis
  • Eingeschränkte Größenauswahl (meist nur sehr groß oder sehr klein)
  • Begrenzte Lebensdauer (besonders blaue Pixel)
  • Anfällig für Einbrennen bei statischen Inhalten

4. Transparente LED-Displays

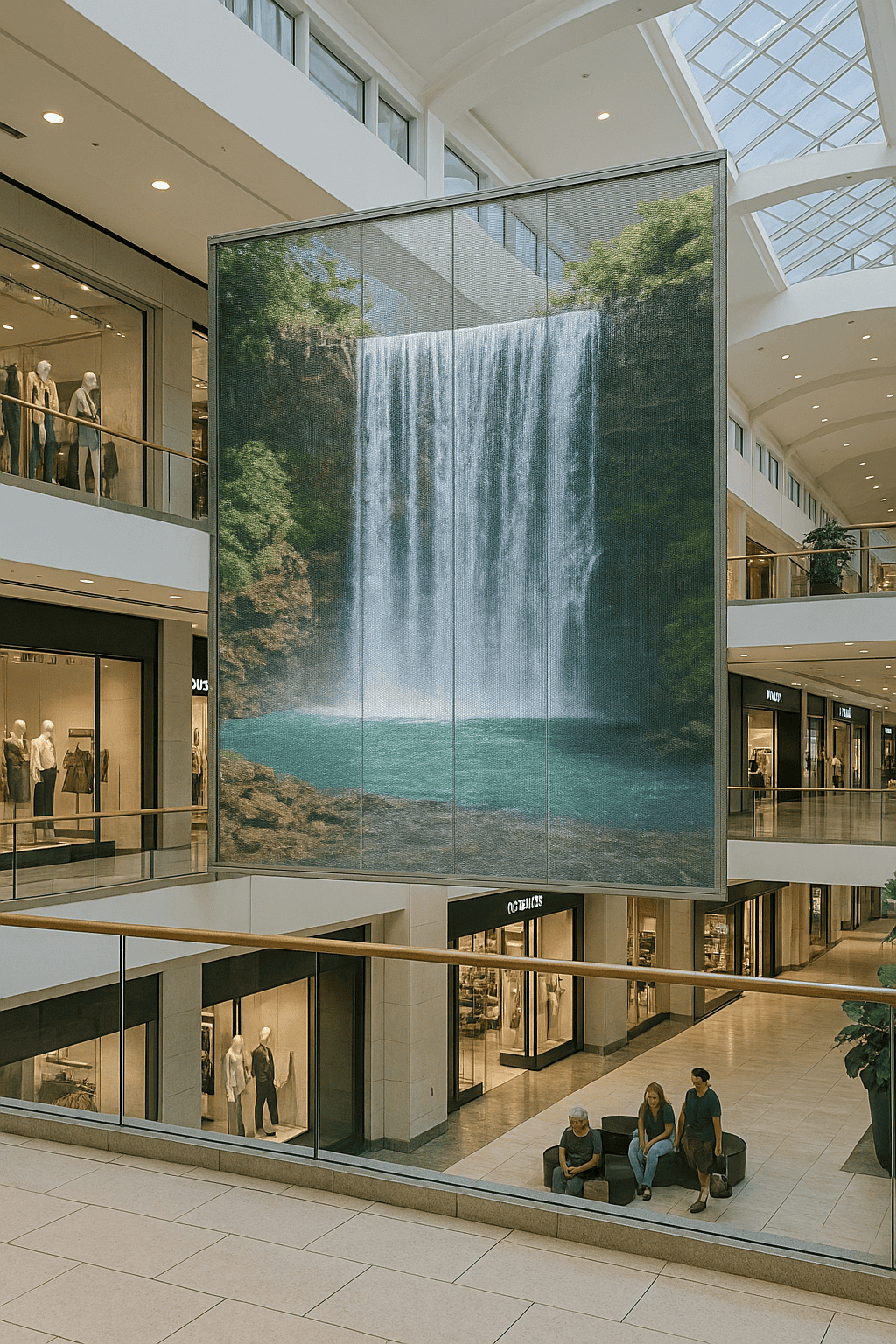

LED Videowall transparent

Diese Displays bestehen aus punktuellen, einzeln adressierbaren LEDs, die auf einem durchsichtigen Träger (z. B. Gitterstruktur aus Glas oder Acryl) angebracht sind. Da die LED-Elemente räumlich verteilt sind, bleibt ein Großteil der Fläche durchsichtig.

Transparente LED-Displays sind in erster Linie für großformatige Anwendungen konzipiert, wie z. B. Fassaden, Schaufenster oder Bühnenhintergründe. Aufgrund des vergleichsweise großen Pixelabstands (Pixel Pitch) bieten sie eine geringere Auflösung als OLED oder TFT. Bei Betrachtung aus größerer Distanz ist dies jedoch kein Nachteil, weshalb sich diese Technologie besonders für Inhalte eignet, die aus mehreren Metern Entfernung wahrgenommen werden sollen

Vorteile:

  • Sehr hohe Helligkeit (bis zu 6000 nits oder mehr)
  • Exzellente Sichtbarkeit auch bei direkter Sonneneinstrahlung
  • Besonders geeignet für großflächige Videowand- und Fassadenanwendungen
  • Lange Lebensdauer (typisch >50.000 Stunden)

Nachteile:

  • Geringe Auflösung (je nach Pixel Pitch)
  • Sichtbare Gitterstruktur bei Nahbetrachtung
  • Aufwändige Mechanik und Montage

Technische Merkmale im Vergleich

MerkmalTFT-LCDShutter-LCDOLED / AMOLEDLED (Videowand)
Transparenz5–15 %>80 %30–40 %30–70 %
Hintergrundbeleuchtungnotwendig (extern)optionalneinnein
Farbengutnicht darstellbarexzellentmittel
Auflösunghochbegrenztsehr hochgering
Helligkeitmittel (abh. von Lichtbox)licht-durchlässigmittelsehr hoch
Blickwinkeleingeschränktirrelevantsehr breitmittel
Touch-Integrationmöglichnicht relevantmöglichnicht relevant
Kostengünstiggünstighochsehr hoch

Typische Anwendungen transparenter Displays

Digital Signage:

  • Interaktive Schaufenster
  • Produktpräsentationen mit überlagerter Information
  • Videowände für Events und Architektur
  1. Augmented Reality:
    • Head-up-Displays (z. B. in Fahrzeugen oder Cockpits)
    • Datenbrillen und Wearables
  2. Industrie und Maschinenbau:
    • Bedienpanels mit Einblick in Produktionsprozesse
    • Visualisierung von Echtzeitdaten auf transparenten Flächen
  3. Gebäudeintegration und Design:
    • Intelligente Glastrennwände (Shutter-LCDs)
    • Interaktive Schreibtische oder Konferenztische
  4. Medizin und Forschung:
    • Durchsichtige Informationsdisplays für Labor- oder OP-Anwendungen
    • Automatisch tönende Sichtschutzlösungen (z. B. OP-Bereich)

Zukunftsperspektiven

Transparente Displays verbinden digitale Kommunikation mit Raumgestaltung und realer Wahrnehmung. Mit der Weiterentwicklung von Materialien, Fertigungstechnologien und Ansteuerungslösungen dürfen sie in immer mehr Anwendungsfelder vordringen.

Technologietrends der Zukunft:

  • Flexible transparente Displays (z. B. auf Folienbasis)
  • Kombination mit Touch, Sensorik und AI
  • Verbesserte Transparenz und Energieeffizienz

Transparente Displays sind keine Spielerei, sondern eine funktionale Technologie mit wachsender Relevanz. Die Wahl der Technologie sollte immer auf Basis des konkreten Einsatzszenarios erfolgen. TFT eignet sich für einfache Visualisierungen in Kombination mit geeigneter externer Beleuchtung, OLED für hochwertige Anwendungen mit hohen optischen Ansprüchen, LED für großflächige, auffällige Inhalte und Shutter-LCDs für Anwendungen, bei denen es auf wechselbare Transparenz ankommt. Mit zunehmender Verbreitung dürfen auch Preise und Produktionsvolumina attraktiver werden – ein echter Schub für neue HMI-Konzepte, innovative Bildschirm-Lösungen und zukunftsweisende Produkte
